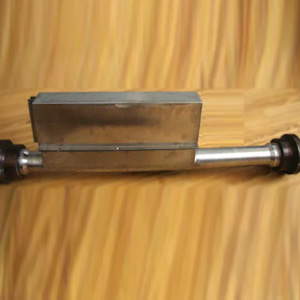

一、系統組成
該系統主要由渦街流量傳感器，壓力傳感器，Pt100溫度傳感器，主控電路板，電池，兩端油管扣和尚頭接口組成。所有器件做成一個總成，洗井作業時裝在井口，洗液入口。用無線終端（筆記本電腦）開始采集操作整個系統開始工作。流量計采集流量、溫度傳感器采集溫度和壓力傳感器采集壓力信號都進入主控電路板，主控電路對這些信號進行處理后 ，轉換為數字信號存儲在內部的非易失性存儲器上，每十秒采集一個點可連續存儲11小時。

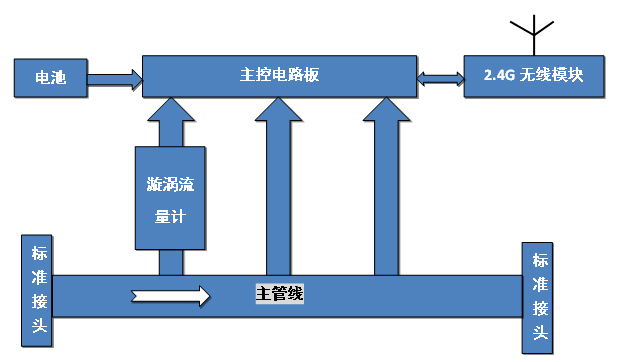

圖1 系統組成模塊
1、漩渦流量計
漩渦流量計是流量采集的核心部件，主要特點如下：
（1）公稱通徑 40mm
（2）流速不小于 30立方米每小時
（3）精 度 1.5級
（4）測量管材料 不銹鋼1Cr18Ni9Ti
（5）旋渦發生體 不銹鋼1Cr18Ni9Ti
（6）電極材料 不銹鋼1Cr18Ni9Ti
2、壓力傳感器
壓力傳感器選用擴散硅壓力傳感器，主要特點如下:
（1）測量精度 ±0.5%FS
（2）過載壓力 ≤150%FS
（3）溫度漂移 ≤±0.02%FS/℃
（4）補償溫度 -10~80℃
（5）介質溫度 -40~105℃
（6）環境溫度 -30~85℃
（7）環境濕度 ≤85%RH
（8）外殼材質 不銹鋼結構
（9）測量介質 對不銹鋼無腐蝕的氣體﹑液體
3、溫度傳感器
溫度傳感器采用線性穩定性良好的pt100溫度傳感器。這個傳感器為通用傳感器，在工業上廣泛廣泛應用。
4、主控電路板
本套系統的核心部件，起到統籌控制全局的作用，為我公司自主研發，主要特點如下：
（1） 低功耗，采用超低功耗單片機msp430為控制器件，有效降低了功耗，延長電池使用時間。
（2） 高穩定性，整個系統實現數字校準，沒有任何的可調器件，大大的降低了故障率。
（3） 寬溫度范圍，所有器件均采用工業級標準，進行嚴格的高溫老化，和高低溫沖擊試驗，確保在-40到+85攝氏度的范圍內穩定工作。
5、無線模塊
2.4g全球免執照載波頻率，1M的通訊速率。
通訊距離開闊地>20米。
內置數據鏈路層，無差錯通訊。
三、原理介紹

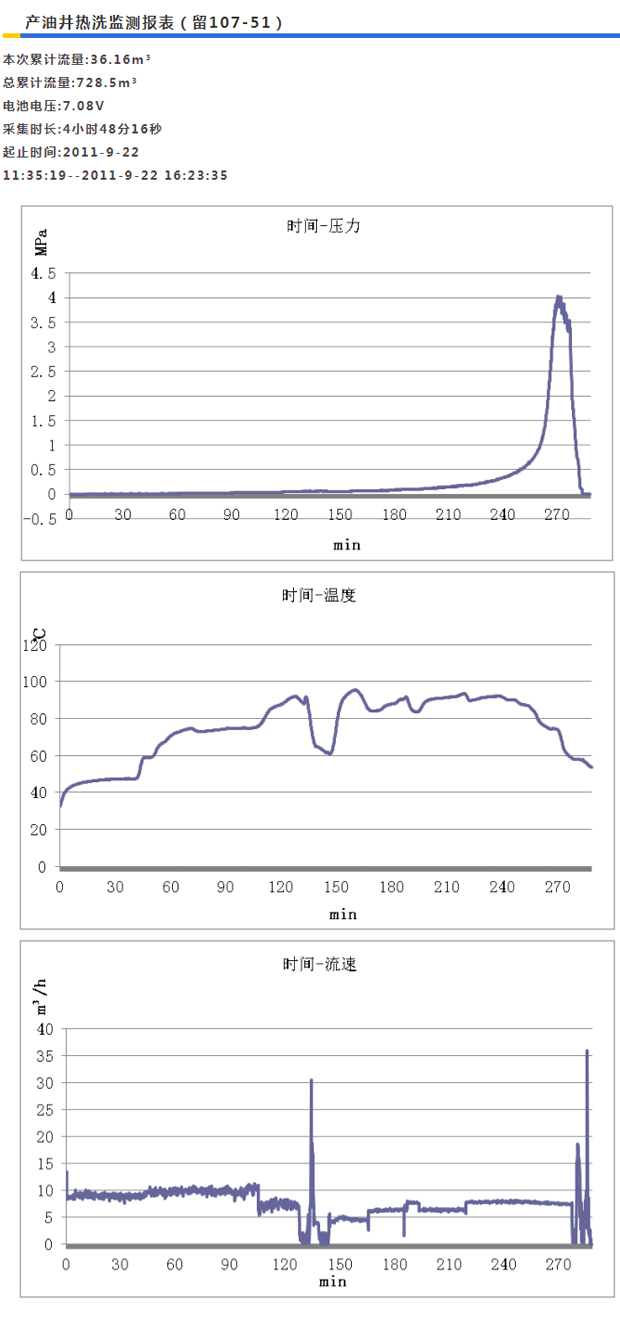

所有器件做成一個總成，洗井作業時裝在井口，洗液入口。用無線終端（筆記本電腦）開始采集操作整個系統開始工作。流量計采集流量、溫度傳感器采集溫度和壓力傳感器采集壓力信號都進入主控電路板，主控電路對這些信號進行處理后 ，轉換為數字信號存儲在內部的非易失性存儲器上，每十秒采集一個點可連續存儲11小時。在作業期間無線終端可以隨時監測洗井的實時參數，并且可以讀取此刻以前的洗井過程數據。作業完畢后，用無線終端讀取本次過程數據后發送待機指令系統進入待機狀態，同時無線終端生成報表，下次數據開始采集成功后RTU存儲的信息將被清除，騰出空間。 內置4節五號電池，累計采集時間大于六個月。如果以每天洗井四小時計算可以使用2年左右。

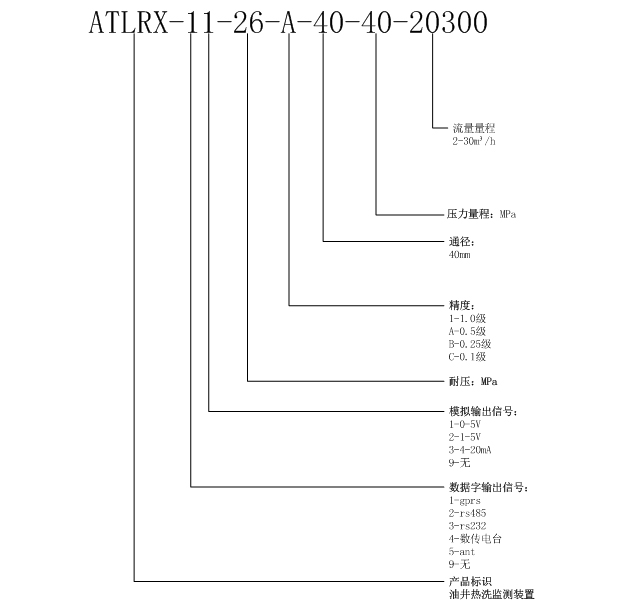

四、命名方法

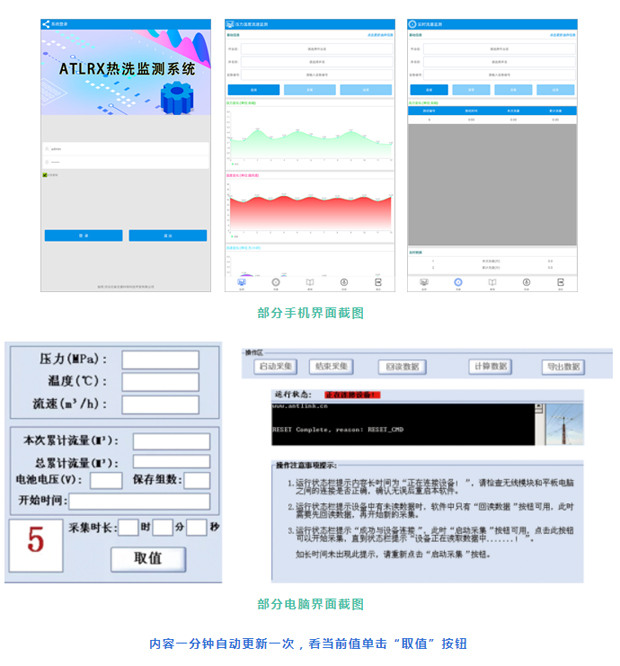

五、上位機軟件
在作業期間無線終端可以隨時監測洗井的實時參數，并且可以讀取此刻以前的洗井過程數據。作業完畢后，用無線終端讀取本次過程數據后發送待機指令系統進入待機狀態，同時無線終端生成報表，下次數據開始采集成功后RTU存儲的信息將被清除，騰出空間。 內置4節五號電池，累計采集時間大于六個月。如果以每天洗井四小時計算可以使用2年左右。
